Onderdelen AirMaXX SL niveau 4
Reduceerventiel |
|||
| Artikelnr. | Nr. | Omschrijving |
|
| 10068765 | Reduceerventiel SL; met veiligheidsventiel, hogedrukstift en handwiel zonder leiding | ||
| 10068766 | Reduceerventiel SL-Q; met veiligheidsventiel, hogedrukstift, handwiel en Quick-Fill koppeling zonder leiding | ||

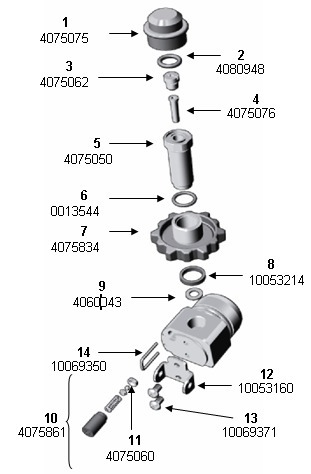

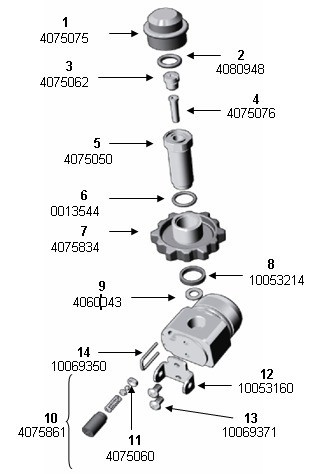

| Hogedrukstift | |||
| Artikelnr. | Nr. | Omschrijving | |
| 10088298 | 1 | Beschermkap (was 4075075), per 10 stuks | |
| 4080948 | 2 | O-ring 11×2,5 (10 stuks) | |
| 4075062 | 3 | Schroefdraadnippel | |
| 4075076-SP | 4 | Sinterfilter | |
| 4075050-SP | 5 | Hogedrukstift | |
| 10096171 | 6 | O-ring 14×2 (was 0013544), per 10 stuks | |
| 4075834-SP | 7 | Handwiel | |
| 10053214 | 8 | Sleepring | |
| 10096335 | 9 | Afdichtring 13,5×8,2×1 (was 4060043), per 10 stuks | |
| Veiligheidsventiel | |||
| Artikelnr. | Nr. | Omschrijving | |
| 4075861 | 10 | Veiligheidsventiel | |
| 10096916 | 11 | Veiligheidsventielzitting (inclusief nr. 10) (was 4075060), per 10 stuks | |
| Andere | |||
| Artikelnr. | Nr. | Omschrijving | |
| 10053160-SP | 12 | Rugplaat bevestigingsbeugel | |
| 10069371 | 13 | Schroeven voor bevestigingsbeugel | |
| 10069350 | 14 | U-clip (10 stuks) | |
| 10053714 | Doseerschroef voor aansluiting SL (niet weergegeven) | ||

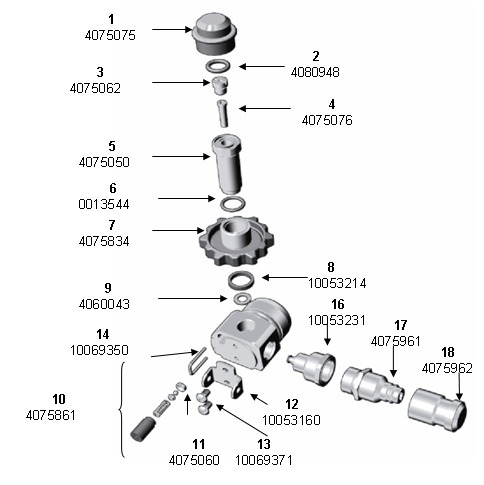

| Quick-Fill | |||
| Artikelnr. | Nr. | Omschrijving | |
| 4075961-SP | 17 | Quick-Fill koppeling | |
| 4075962-SP | 18 | Quick-Fill koppelingsbescherming (mannelijk) | |

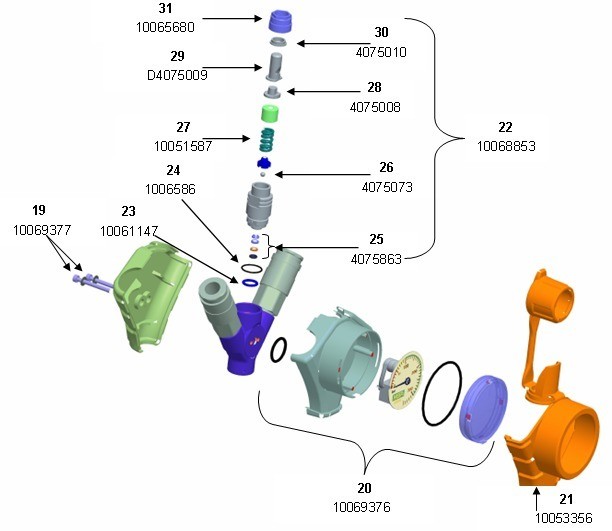

| Waarschuwingssignaal | |||
| Artikelnr. | Nr. | Omschrijving | |
| 10069377 | 19 | Schroef met NYSEAL ® pakking (10 stuks) |
|
| 10069376 | 20 | Manometer, reserve-onderdeel voor manometer/manifold. Bestaande uit: Manometer, bovenste behuizingsdeel, lens, O-ringen, filtermembraan en ringen |
|
| 10053356-SP | 21 | Stootbeschermingsrubber | |
| 10068853 | 22 | Waarschuwingssignaal, compleet, reserve onderdeel (incl. 23-31) | |
| 10061147-SP | 23 | O-ring 8,73×1,78*) 10 stuks | |
| 10065863 | 24 | O-ring 14×1,25*) | |
| 4075863 | 25 | Zuiger met O-ring (5 stuks) | |
| 4075073-SP | 26 | Kogeltje voor waarschuwingssignaal, per 10 stuks | |
| 10096435 | 28 | Kunststof sluitdeel voor waarschuwingssignaal (was 4075008), per 10 stuks | |
| 4075009-SP | 29 | Fluit | |
| 10096331 | 30 | Isolatiering (was 4075010), per 10 stuks | |
| 0011673 | Molykote 33 medium | ||
| 10096692 | 31 | Borgmoer, 5 st. | |
| *) smeer met Molykote 33 medium | |||
onderdelen tekeningen G1 gelaatstukken
U kunt onder het kopje "Downloads" een document vinden met hierin alle gereedschappen en artikelnummers. Neem voor het bestellen van deze gereedschappen contact met ons op via +31 (0) 597 532508.
