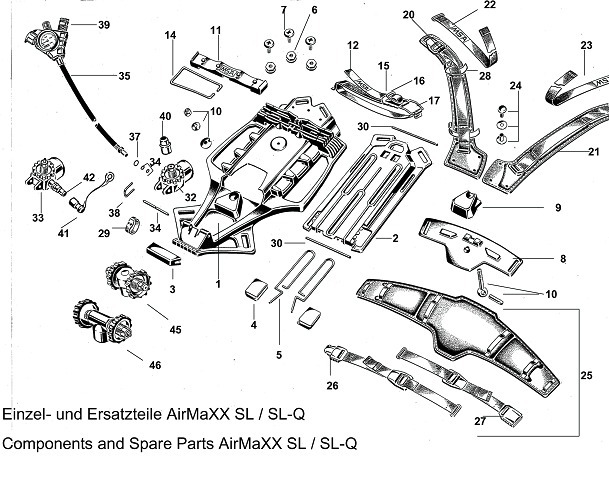

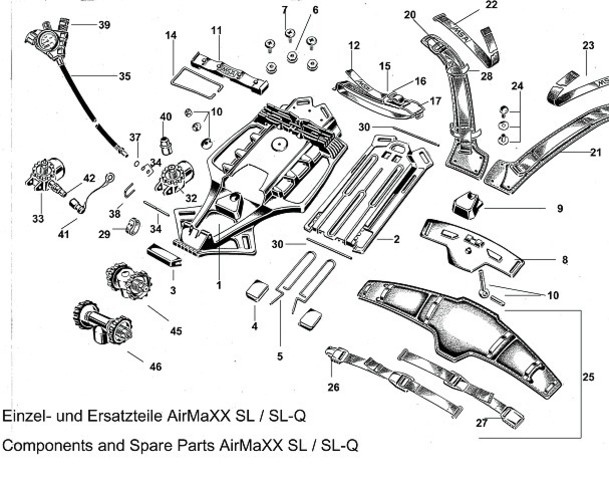

Onderdelen AirMaXX SL
Rugplaat |
|||
| Artikelnr. | Nr. | Omschrijving |
|
| 10027685 | 1 | Plaat met stootbescherming | |
| 10026840 | 2 | Draagplaat in schuifdeel | |
| 10026843 | 3 | Stootbescherming | |
| 10026841 | 4 | Borgclip | |
| 10026853 | 5 | Clipveer | |
| 10026855 | 6 | Draagplaat glijstift moer | |
| 10026854 | 7 | Glijstift | |
| 10026809 | 8 | Heupplaat | |
| 10026842 | 9 | Heupriem steunrubber | |
| 10034310 | 10 | Bevestiging voor heupriem steunrubber (bestaande uit: oogbout, parallelle pin, moer,kogelring en ring) | |
| Cilinderhouder | |||
| Artikelnr. | Nr. | Omschrijving |
|
| 10027684 | 11 | Cilindersteun | |
| 10027689 | 12 | Cilinderband | |
| 4075828 | 13 | Fixatie lus (niet weergegeven) 3 stuks | |
| 10040640-SP | 13a | Fixatie lus tbv AirMaXX eXXtreme (niet weergegeven) 3 stuks | |
| 10026849 | 14 | Cilinderbeugel | |
| 10026846 | 15 | Cilinderspanband gesp | |
| 10040385 | 15a | Cilinderspanband gesp tbv AirMaXX eXXtreme (niet weergegeven) | |
| 10026847 | 16 | Cilinderspanband gespschuif (groen), per 10 stuks | |
| 10041010 | 16a | Cilinderspanband gespschuif tbv AirMaXX eXXtreme (zwart) | |
| 10026848 | 17 | Cilinderbeugelgesp | |
| 10027671 | 18 | Flesband compleet (nr. 12, 15 t/m 17) | |
| 10040411 | 19 | Flesband compleet tbv AirMaXX eXXtreme (nr. 12, 15a, 16a en 17) | |
| Draagstel | |||
| Artikelnr. | Nr. | Omschrijving |
|
| 10027673 | 20 | Schouderband, links compleet | |
| 10040464 | 20a | Schouderband, links compleet tbv AirMaXX eXXtreme (niet weergegeven) | |
| 10027674 | 21 | Schouderband, rechts compleet | |
| 10040465 | 21a | Schouderband, rechts compleet tbv AirMaXX eXXtreme (niet weergegeven) | |
| 10027675 | 22 | Trekband, links compleet | |
| 10040466 | 22a | Trekband, links compleet tbv AirMaXX eXXtreme (niet weergegeven) | |
| 10027686 | 23 | Trekband, rechts compleet | |
| 10040467 | 23a | Trekband, rechts compleet tbv AirMaXX eXXtreme (niet weergegeven) | |
| 10034313 | 24 | Knopen voor schouderbanden, per 10 stuks | |
| 10027670 | 25 | Heupriem compleet | |
| 10040459 | 25a | Heupriem compleet tbv AirMaXX eXXtreme (niet weergegeven) | |
| 10026851 | 26 | Gesp, mannelijk | |
| 10040387 | 26a | Gesp, mannelijk tbv AirMaXX eXXtreme (niet weergegeven) | |
| 10026850 | 27 | Gesp, vrouwelijk | |
| 10040386 | 27a | Gesp, vrouwelijk tbv AirMaXX eXXtreme (niet weergegeven) | |
| 10088902 | 28 | Leidinghouder met drukknopbevestiging (was 4075832), per 10 stuks | |
| 10040641 | 29 | Spanband compleet, per 3 stuks | |
| Draagstel | |||
| Artikelnr. | Nr. | Omschrijving | |
| 10065103 | 30 | Leidinghouderbeugel tbv AirMaXX SL (10 stuks) | |
| 4075963 | 31 | Borstband compleet (niet weergegeven) | |
| Reduceerventiel | |||
| Artikelnr. | Nr. | Omschrijving |
|
| 10068765 | 32 | Reduceerventiel DM04 SL, zonder leiding | |
| 10068766 | 33 | Reduceerventiel DM04 SL-Q, zonder leiding | |
| 10026856 | 34 | Bevestigingspen | |
| 10068849 | 35 | Meervoudige leiding SL compleet met manometer/Manifold | |
| 10092295-SP | 35a | Meervoudige leiding SL – 1120 mm. | |
| 10069372 | 36 | O-ring 3×1,5 (10 stuks) en steunring 5,75x3x1 (10 stuks) | |
| 10069373 | 37 | O-ring 9,52×1,78 meervoudige leiding SL (10 stuks) | |
| 10069350 | 38 | U-clip DM04 SL (10 stuks) | |
| 10088298 | 40 | Beschermkap tbv reduceerventiel DM04 (was 4075075), per 10 stuks | |
| Quick-Fill | |||
| Artikelnr. | Nr. | Omschrijving |
|
| 4075-962 | 41 | Quick-Fill beschermkap tbv aansluitkoppeling | |
| 4075-961 | 42 | Quick-Fill koppeling | |
| Accessoires | |||
| Artikelnr. | Nr. | Omschrijving |
|
| 4075971 | 43 | Vulaansluiting Q, Quick-Fill | |
| 4075929 | 44 | Vulleiding Q, 1m, Quick-Fill | |
| 4085817 | 45 | T-stuk 115/200, recht (voor 2x 4L/200 bar stalen flessen) | |
| 4075818 | 46 | T-stuk 156/300 (voor 2x 6,8L of 6L/300 bar composiet flessen) | |
| Andere | |||
| Artikelnr. | Nr. | Omschrijving |
|
| 4074338 | Gevaarlijke goederen sticker voor ademluchtflessen, zelfklevend | ||
| 10065798 | Upgrade set SL van AirMaXX naar AirMaXX SL (bestaande uit reduceerventiel met meervoudige leiding en manometer/Manifold) | ||
| 10065799 | Upgrade set SL-Q van AirMaXX naar AirMaXX SL-Q (bestaande uit reduceerventiel DM04 SL-Q, meervoudige leiding SL en Manometer/Manifold) | ||
| Vervangende delen | |||
| Artikelnr. | Nr. | Omschrijving |
|
| 10068179 | Gereviseerd reduceerventiel DM04 SL compleet met meervoudige leiding SL en manometer/Manifold | ||
| 10068180 | Gereviseerd reduceerventiel DM04 SL-Q compleet met meervoudige leiding SL en manometer/Manifold | ||
